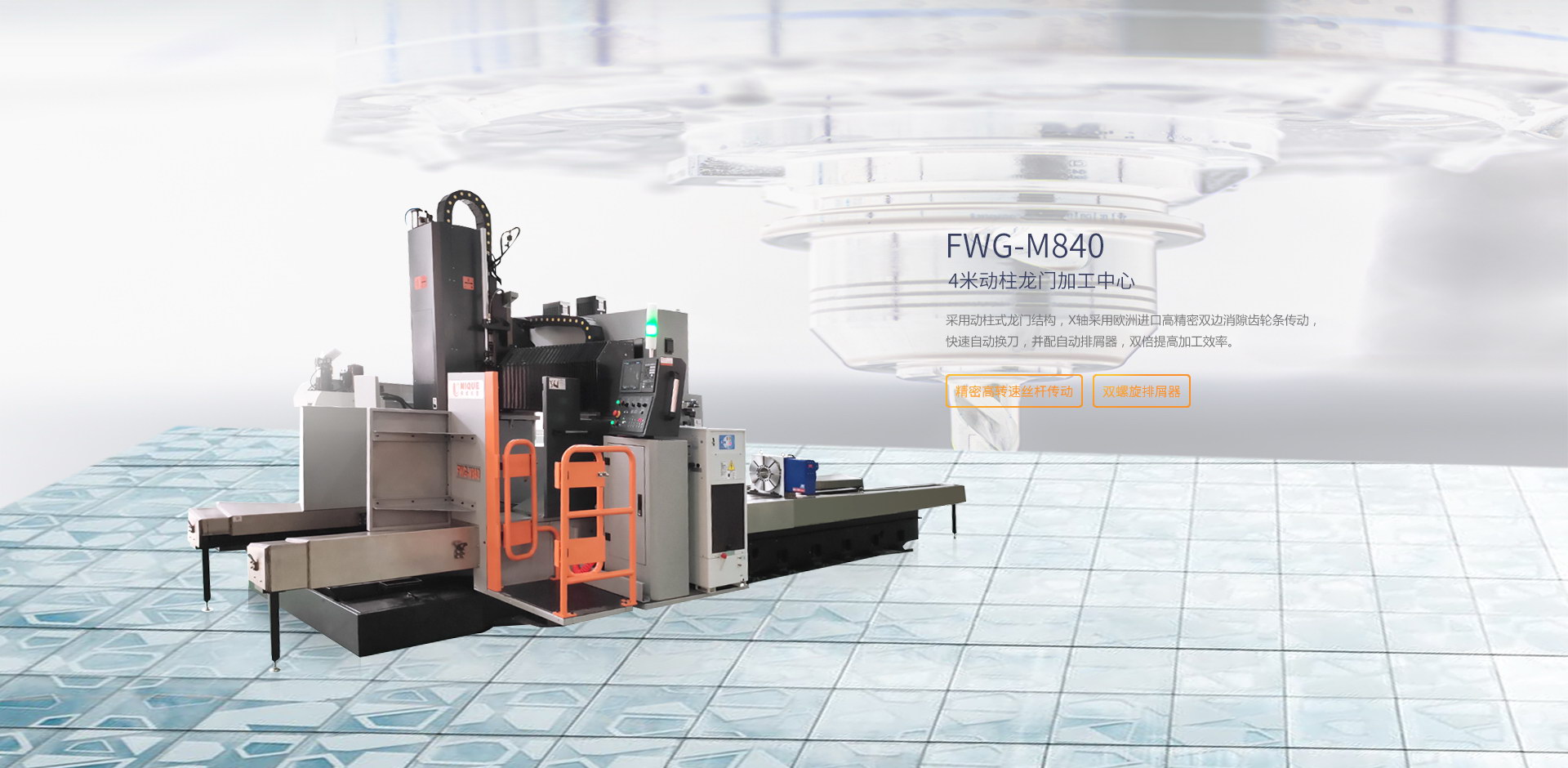

FWG-M840产品特性
- 01
加工工作为钻、铣、攻丝等。 - 02
X、Y、Z轴采用欧洲进口精密配件，可实现 快速移动，并附有护罩保护。 - 03
可选配旋转轴工作台，由左右两侧的精密数控 分度盘控制，提供更大的加工能力。 - 04
可选配主轴摆头功能，90°旋转多面加工， 并能实现斜面铣削、攻牙等功能。 - 05
配有40把刀的链式刀库，可进行自动快速换刀，提高加工效率 - 06
配备双螺杆+链板式排屑器，自动排除铝 屑，减轻操作者的劳动强度。
高端性能加工机，配备进口机件及配套配件，实现多功能加工流程，减轻劳动强 度，提高了产出效率，降低企业成本。佛威产品，为您定制，为您所用。 |
|
产品应用
根据客户的要求，生产定制型数控装备，研发产品在铝型材、模具、船舶、石油钻探等行业领域应用。
|
铝型材我国铝材铝合金型材工业铝型材产量在2006年已超美国成为世界第一位，是世界上产品品种最丰富的国家之一，铝加工材生产行业已进一步国际化。
|
模具通过所成型材料物理状态的改变来实现物品外形的加工，随着数字化、信息化技术的大力发展和推广，市场有巨大的发展前景。
|
船舶到2015年，我国船舶工业产业体系更为完善，产业结构更趋合理，创新能力和产业综合素质显著提升，国际造船市场份额稳居世界前列，成为世界造船强国。
|
石油钻探近年来，油气钻探技术发展迅速。在环保的道路趋势下，随着油气钻探技术不断完善，将一步步发掘无穷的资源新市场。
|
FWG-M840基本参数
| 行程 | ||
|---|---|---|
| 项目 | 单位 | 数值 |
| X轴行程 | mm | 4000 |
| Y轴行程 | mm | 1500（加工有效行程1100） |
| Z轴行程 | mm | 550 |
| 龙门宽度/高度 | mm | 1000/8700 |
| 主轴 | ||
|---|---|---|
| 项目 | 单位 | 数值 |
| 主轴规格 | / | BT50 φ155直连机械主轴 |
| 主轴最高转速 | rpm | 6000 |
| 主轴鼻端到工作台面距离 | mm | 150~700 |
| 移动速度 | ||
|---|---|---|
| 项目 | 单位 | 数值 |
| X轴快速移动 | m/min | 10 |
| Y轴快速移动 | m/min | 20 |
| Z轴快速移动 | m/min | 20 |
| 工作台 | ||
|---|---|---|
| 项目 | 单位 | 数值 |
| 工作台宽长 | mm | 800x4500 |
| 工作台最大承重 | kg | 6000 |
| 刀库 | ||
|---|---|---|
| 项目 | 单位 | 数值 |
| 刀库形式 | / | 链式刀库 |
| 刀库容量 | 把 | 40 |
| 动力参数 | ||
|---|---|---|
| 项目 | 单位 | 数值 |
| 主轴电机功率 | Kw | 11 |
| 主轴配齿轮箱 | 配德国ZF2K120双速齿轮箱 | |
| Y、Z电机功率 | Kw | 3/3 |
| X轴双驱（消隙减速机） | Kw | 2.2kwX2 |
| 精度 | ||
|---|---|---|
| 项目 | 单位 | 数值 |
| X轴定位精度 | mm | ±0.015 |
| X轴重复定位精度 | mm | ±0.008 |
| Y、Z轴定位精度 | mm | ±0.01 |
| Y、Z轴重复定位精度 | mm | ±0.008 |
| 润滑、冷却、排屑 | ||
|---|---|---|
| 项目 | 单位 | 数值 |
| 润滑系统 | / | 集中润滑 |
| 冷却系统 | / | 气雾冷却 |
| 排屑 | / | 双螺旋排屑 |
| 机床外形及重量 | ||
|---|---|---|
| 项目 | 单位 | 数值 |
| 机床总长x宽x高 | mm | 10000x4200x3300 |
| 机床总重量 | T | 15 |
| 机床输入电压功率 | KVA | 380V/30KVA |
| 数控转台 | ||
|---|---|---|
| 项目 | 单位 | 数值 |
| 可选配 | / | CNC400（强力尾座） |
| 数控系统 | ||
|---|---|---|
| 项目 | 单位 | 数值 |
| 标配 | / | 三菱 |
