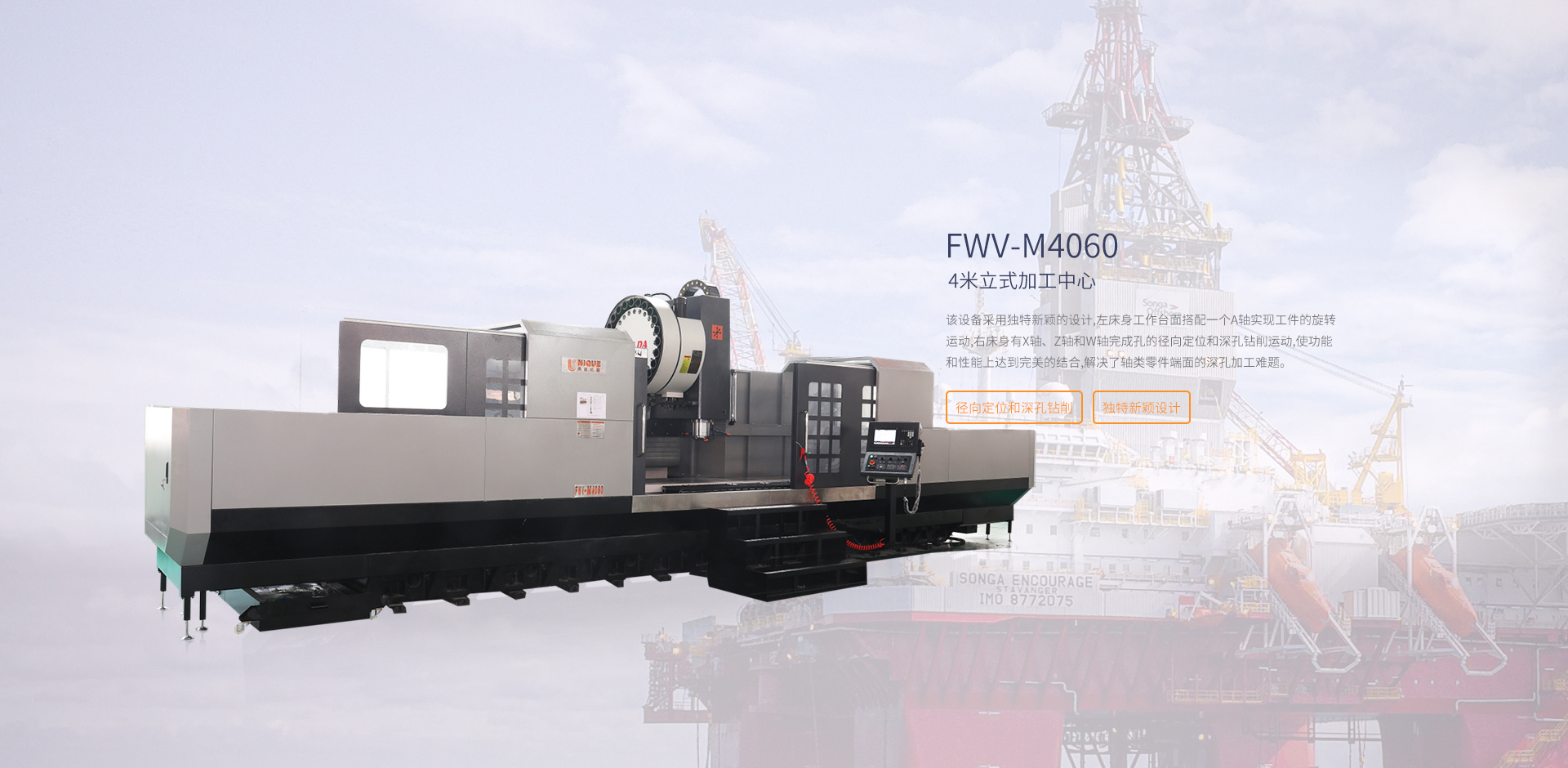

FWV-M4060产品特性
- 01
机床采用床身上沿T形槽左右移动,满足不同长度零件的加工。 - 02
配高精密数控四轴 - 03
具备有高精密大切削力主轴 - 04
定位精度、重复定位精度和反向间隙等精度,指标达到SO标准的要求。 - 05
部件设计采用模块化,标准化程度高,具有良好的互换性和稳定的质量。 - 06
控制系统可选根据客户要求,选定西门子、三菱或者凯恩帝系统.。
该设备采用独特新颖的设计,左床身工作台面搭配一个A轴实现工件的 |
|
产品应用
|
铝型材我国铝材铝合金型材工业铝型材产量在2006年已超美国成为世界第一位，是世界上产品品种最丰富的国家之一，铝加工材生产行业已进一步国际化。
|
模具通过所成型材料物理状态的改变来实现物品外形的加工，随着数字化、信息化技术的大力发展和推广，市场有巨大的发展前景。
|
船舶到2015年，我国船舶工业产业体系更为完善，产业结构更趋合理，创新能力和产业综合素质显著提升，国际造船市场份额稳居世界前列，成为世界造船强国。
|
石油钻探近年来，油气钻探技术发展迅速。在环保的道路趋势下，随着油气钻探技术不断完善，将一步步发掘无穷的资源新市场。
|
FWV-M4060基本参数
| 行程 | ||
|---|---|---|
| 项目 | 单位 | 数值 |
| X轴行程 | mm | 4000 |
| Y轴行程 | mm | 900 |
| Z轴行程 | mm | 550 |
| 主轴 | ||
|---|---|---|
| 项目 | 单位 | 数值 |
| 主轴规格 | / | BT50-Φ190，中心出水长鼻端 |
| 主轴最高转速 | rpm | 6000 |
| 主轴端面到工作台距离 | mm | 210~810 |
| 刀库 | ||
|---|---|---|
| 项目 | 单位 | 数值 |
| 刀库形式 | / | 圆盘刀库 |
| 刀库容量 | 把 | 24 |
| 移动速度 | ||
|---|---|---|
| 项目 | 单位 | 数值 |
| X轴快速移动 | m/min | 6 |
| Y轴快速移动 | m/min | 10 |
| Z轴快速移动 | m/min | 10 |
| 工作台 | ||
|---|---|---|
| 项目 | 单位 | 数值 |
| 工作台宽长 | mm | 800×4200 |
| 工作台最大承重 | kg | 3500 |
| 动力参数 | ||
|---|---|---|
| 项目 | 单位 | 数值 |
| 主轴电机功率 | Kw | 18.5 |
| 主轴配齿轮箱 | / | 配德国ZF250双速齿轮箱 |
| Y、Z轴电机功率(kw) | Kw | Y:7kw;Z:4.5kw(带抱闸)；X:7KW |
| X轴(1：2皮带传动比) | Kw | 7 |
| 精度 | ||
|---|---|---|
| 项目 | 单位 | 数值 |
| X轴定位精度 | mm | ±0.015 |
| X轴重复定位精度 | mm | ±0.008 |
| Y、Z轴定位精度 | mm | ±0.01 |
| Y、Z轴重复定位精度 | mm | ±0.008 |
| 润滑、冷却、排屑 | ||
|---|---|---|
| 项目 | 单位 | 数值 |
| 润滑系统 | / | 集中润滑 |
| 冷却系统 | / |
高压冷却： 冷却压力：3-12Mpa |
| 排屑 | / | 双螺旋+链板排屑 |
| 机床外形及重量 | ||
|---|---|---|
| 项目 | 单位 | 数值 |
| 机床总长x宽x高 | mm | 11000×5000×3900 |
| 机床总重量(T) | T | 15 |
| 机床输入电压功率 | KVA | 38 |
| 数控转台 | ||
|---|---|---|
| 项目 | 单位 | 数值 |
| 数控转台 | / | Φ400转台，配强力尾座， 中心架 |
| 数控系统 | ||
|---|---|---|
| 项目 | 单位 | 数值 |
| 数控系统 | / | 三菱 |
